NES – Controller US auf EU

Amerikanische NES Controller funktionieren nicht bei Europäischen NES Geräten. Es gibt jedoch zwei Möglichkeiten US Controller funktionsfähig zu machen.

Umbau im Gerät:

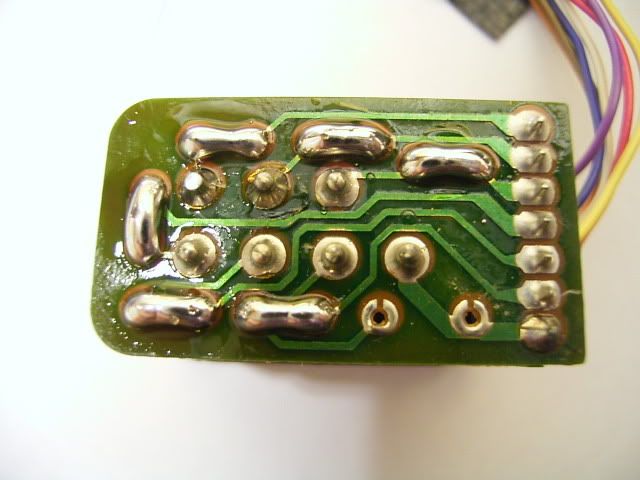

Die Dioden auf der Controllerplatine werden einfach überbrückt (siehe Foto).

…oder…

Umbau am Controller:

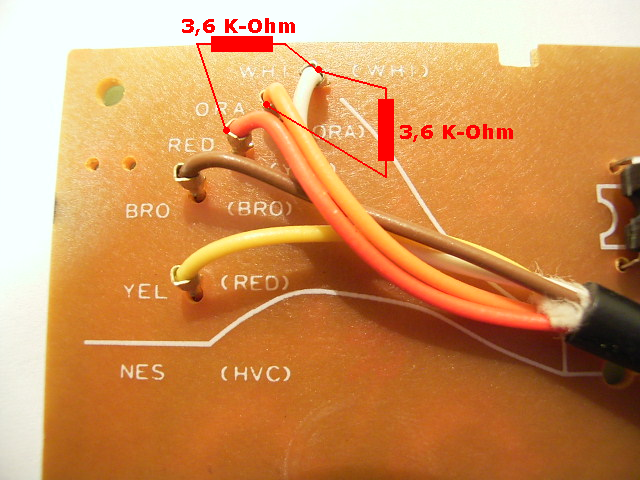

Es werden jeweils zwei Widerstände zusätzlich eingelötet. Originale Nintendo US Controller:

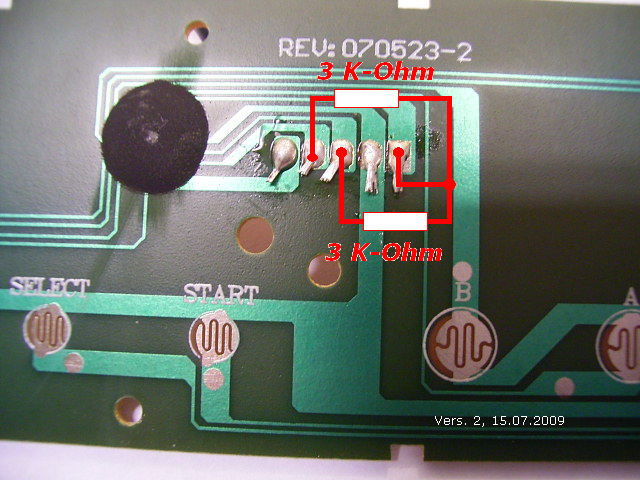

3rd Party Nachbau (NES 12-foot-cord controller – Q.C. PASS SJ ) :

Hinweis: Die angegebenen Widerstandswerte für 3rd Party Controller könnten wegen Bauteiltoleranzen des Controllers nicht immer kompatibel sein.
